雙室平衡容器

一、產品概述

平衡容器，利用液體靜力學原理使水位高度轉換成差壓信號，再利用差壓變送器把差壓信號轉換成標準的電信號供DCS或二次儀表顯示容器內的液位。選用時可根據氣泡（或受壓容器）內介質的壓力和溫度、觀測范圍、水管中心到正常水位的距離（Ho）以及汽水中心距（H）而定。

二、工作原理

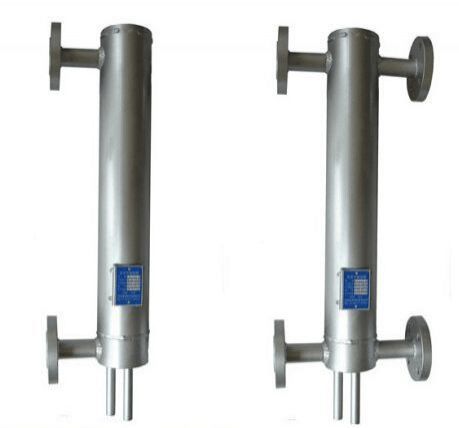

雙室平衡容器的結構如圖所示。差壓計的正壓管與單室平衡容器一樣，維持恒定水柱。負壓管置于平衡容器內，上部比水平正取壓管下緣高10mm左右，下部與容器水側相連通，其水柱隨著容器水位變化而變化。

三、技術參數

1.筒體規格Φ108×15

2.接管直徑Φ28×5

3.正壓管、負壓管、排污管直徑Φ18×3

4.工作壓力：1.6~22.5MPa

5.接口形式：焊接

6.工作溫度：飽和溫度

7.中心距：600、670，用戶自定
