一、產品概述

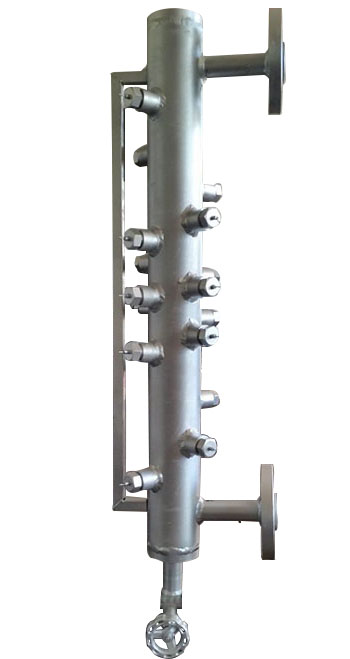

UDJ螺紋式電接點液位計結構簡單，維修方便，廣泛適用于鍋爐汽包、高壓加熱器、低壓加熱器、除氧器、蒸發器、分離器、水箱等壓力小于12MPa的容器中的液位測量和控制。

二、工作原理

UDJ螺紋式電接點液位計是由測量筒、螺紋式電接點電極和二次儀表組成。由于水和汽導電性能差異極大，測量筒的作用就是將水位變化通過電接點電阻的變化取得信號，在液態時由于介質電阻率小，當電接點電極間加上電壓時，流過的電流大，反之未浸入液面下的電接點電極流過電流小，這兩種狀態下流過電流相差很大，將此信號傳送到二次儀表，通過二次表遠程顯示、控制液位。

三、特點

1.結構簡單、維修方便。

2.具有模擬顯示、數字顯示、報警指示。

3.內阻調節范圍大。

4.設備運行可靠。

四、技術參數

1.儀表電源電壓AC220V±15%

2.儀表工作環境溫度-10℃~45℃

3.儀表相對濕度≤85%

4.整機功耗≤3W

5.適用于任何水阻

6.儀表盤安裝開口尺寸：152+1×76+1mm

7.儀表外形尺寸：寬80×高160×深250（立式）
