一、產品概述

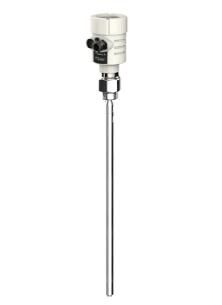

JX8200系列導波雷達物位計是為固體測量而設計的。尺寸加大的傳感器可以經受更大的拉力。探桿和探測纜繩都具有加粗設計，更耐磨損。由于細顆粒和粉末狀固體對纜繩的拉力和磨損較小，JX8200導波雷達對細顆粒和粉末狀固體料位測量具有良好的效果。JX8200導波雷達獨特的防松脫設計將固體測量墜纜的危險降到最低。

二、工作原理

JX8X00系列導波雷達物位計是基于時間行程原理的電磁波測距系統。儀表探頭發出的1GHz的微功率電磁波信號沿著探測組件(探桿或探測纜繩)以光速進行傳播。當電磁波接觸到被測物質表面時，由于介電常數發生突變，電磁波被反射回來。反射回來的電磁波沿著探測組件傳播，并返回到儀表探頭。電磁波的發射與接收的時間間隔與儀表探頭到被測介質的距離成正比，由此能夠計算出儀表探頭到被測介質表面的距離。

三、技術參數

1.應用：固體測量

2.最大量程：30m

3.精確度：±3mm

4.過程連接：螺紋 G1?A

螺紋 1?NPT

5.傳感器材質：不銹鋼316

6.過程溫度：VITON氟橡膠: -40…80℃

VITON氟橡膠: -40…150℃

KALREZ全氟醚橡膠: -20…200℃

7.過程壓力：(-0.1...4)MPa

8.輸出信號：(4...20)mA/HART

9.電源：兩線制：DC24V

四線制：DC24V/AC220V

四、特點

1.儀表采用等效采樣脈沖測距專利技術，提高了信號的分辨率和靈敏度，使儀表具有高精度、測量靈敏、刷新速度快等優勢。

2.儀表液晶操作單元為128*64圖形點陣液晶，支持全中文菜單、波形顯示等復雜操作功能。降低現場儀表操作難度和維護工作量。

3.液晶顯示單元可以外接25米，從而構成罐旁操作單元。降低大型罐體、高溫、高壓、有毒等高危險區域儀表日常巡檢工作的風險和勞動強度。

4.JX8200系列固體測量型導波雷達，獨特的固體導波探測傳感器設計，可以經受更大的拉力，降低現場墜纜風險。

5.JX系列導波雷達物位計支持豐富的信號通訊協議，如HART、4…20mA、RS485、GPRS、CMesh、IIC、Modbus、CAN等多種通訊協議，便于集成到客戶現有系統。

6.可以根據國內客戶行業和現場工況的運行特點進行儀表功能和傳感器定制，最大程度為民族工業服務。
