可變高溫內窺式動態火焰電視監視系統

一、產品概述

FTV-G型可變高溫內窺式動態火焰電視監視系統是將潛望鏡管鏡頭所采集的光信號經過一體化攝像機處理，通過本系統操作者可在控制室內控制調整圖像大小、光圈大小及圖像清晰度。該系統可在安裝位置一定的條件下調整到在監視器屏幕上圖像最合適的大小，使監視效果最佳或者在鍋爐點火時使圖像放大，觀看燃燒器更清晰，鍋爐正常運行時使圖像縮小，觀看火焰更清晰。

我廠生產的FTV系統廣泛應用于電站鍋爐、化工、燃燒爐、玻璃熔爐、煉鋼爐、大型熱處理爐、水泥窯爐、鋁窯及各種直接燃燒燃料爐種所需在線高溫火焰監視。

二、工作原理

由于一般攝像機工作允許最高溫度為50℃，而一般爐內火焰中心溫度高達1600℃以上，所以用攝像機直接在爐內攝取圖像是不可能的。為此必須特設一個很長的轉像鏡管，經過一個特殊的光學系統，將爐內火焰圖像傳輸出去成像在一體化攝像機靶面上。經過一體化攝像機將光信號轉變?yōu)殡娦盘?，通過同軸視頻電纜傳給控制室里的監視器，且在控制室通過控制器可控制圖像三可變。

三、特點

1.圖像大小、變倍、聚焦可任意調整。

2.圖像清晰，性能穩定。

3.插入爐膛內所有零件（包括鏡片）全部由耐高溫材料組成，在有風壓＞0.1MPa時，鏡管工作環境溫度可達2000℃（插入爐膛部分）整個系統可正常工作。

4.整個系統可俯仰調整±5°，鏡管周向轉動360°，潛望鏡管插入爐膛深度可調，從而確?；鹧鎴D像中心與監視器屏幕中心重合一致，使監視效果達到最佳，并且能適應各種燃燒爐的安裝。

5.結構簡單，占用空間小，維修方便。

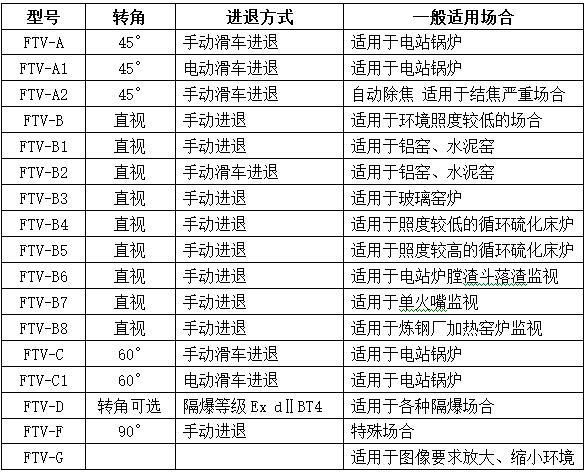

四、技術參數

1.觀察范圍：圓視場120°、水平視場96°、垂直視場72°。

2.保護罩工作環境溫度：-10～+80℃。

3.輸像系統轉角60度。

4.潛望管在具備任何一種風冷的情況下可在2000℃工況下正常工作。

5.系統所需風源：

(1)儀表風源風壓≥0.3MPa  (2)儀表風源流量≥0.2m2/min

(3)儀表風源溫度≤40℃，塵埃粒徑≤3μm，含油量≤10mg/m3

(4)雜風。

6.工作電源：現場交流220V、50Hz、100W

           控制室交流220V、50Hz、200W

7.整機重量50Kg。
