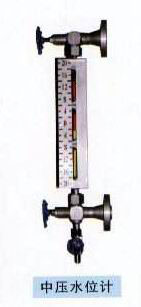

長窗中壓三窗雙色水位計


一、產品概述

SYWJ-C系列中壓雙色水位計是應用于工作壓力低于6.4MPa的蒸汽鍋爐或其它壓力容器監測水位的一次直讀儀表。它是在總結國內外生產透射式雙色水位計優點基礎上研制的長窗玻璃式中壓雙色水位計。

二、工作原理

由紅、綠發光二極管發出的光,經過濾光鏡射向水位計本體內腔。在腔內汽相區域,綠色斜射到腔體壁上被吸收;紅光直射到正前方,這時無水狀態顯示紅色。在腔內液相區域由于紅光經過水的折射,將紅光斜射到壁上,而綠光經過水的折射正好折射到正前方,這時在有水狀態顯示綠色。因此在正前方觀察,顯示汽紅、水綠。

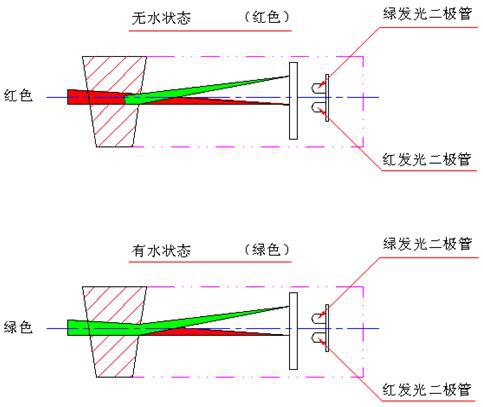

工作原理圖

三、特點

重量輕,觀測方向360°可旋轉,不易掛垢,紅、綠分明,界面清晰,維修方便。

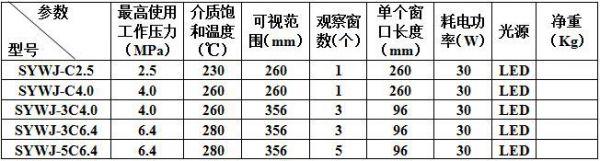

四、技術參數
